Блок видеоэндоскопический Chammed

В отоларингологии эндоскопу подвластны слизистые оболочки слухового прохода, верхних дыхательных путей, трахеи и бронхов. Для разных случаев используются инструменты – жесткие или гибкие эндоскопы, отличные по размеру и углу обзора.

Эндоскопическое исследование с диагностической целью подразумевает осмотр предполагаемой или уже обнаруженной патологии. Многократно увеличивая изображения, камера позволяет обнаружить малейшие изменения в тканях, а сохранение информации позволяет при повторном обращении оценить динамику лечения. Так, например, при эндоскопии полости носа можно диагностировать полипы. При осмотре слухового прохода выявить инородные тела и повреждения барабанной перепонки. Часто назначаемой процедурой у детей является эндоскопия носоглотки, в ходе которой подтверждают наличие аденоидов и оценивают степень их разрастания.

Очевидно, что для решения разных задач необходимо использовать оборудование разного класса визуализации. Корейская компания Chammed специализируется на исследования, разработке и производстве видеоэндоскопических систем для Отоларингологии.

Любая эндоскопическая система состоит из нескольких составных частей:

- источник света;

- видеокамера;

- объектив;

- световод;

- блок обработки изображения;

- монитор.

Также возможны интегрированные варианты исполнения объединяющие часть или все составляющие в единый функциональный видеоэндоскопический блок.

В зависимости от качества от типа этих составных частей можно получать различное качество изображения:

- SD-качество с разрешением не более 720х576 пикселей

- HD-качество с разрешением 1280х720 пикселей

- Full HD-качество с разрешением 1920х1080 пикселей

- Ultra HD-качество с разрешением не более 3840х2160 пикселей

Видеосистемы Chammed с качеством изображения – SD.

Видеосистема XV3 MINI

Источник света: LED, срок службы лампы не менее 30 000 часов, 3 уровня регулировки яркости, цветовая температура 5 000 K, 3.9V/13.5A, 20 000 люкс (эквивалентна не менее 150 Вт ксеноного освещения).

Камера: CCD матрица 1/3".

Разрешение: 768 x 494 пикселей.

Объектив: f=25mm

Потребление энергии: 40VA

Размеры: 151 mm (Ш)x225mm(Г)x173.5mm(В)±10%

Вес: 2кг ± 10%

Варианты размещения на ЛОР-комбайне.

Габаритный чертеж

Видеосистемы Chammed с качеством изображения – SD.

Видеосистема Cham Vision

Источник света: галогеновая лампа, срок службы лампы не менее 50 часов, цветовая температура 3 350 K, 15V/150W, 30 000 люкс.

Камера: CCD матрица 1/3", заморозка изображения на 1/2/4 кадра.

Разрешение: 768 x 494 пикселей.

Объектив: f=25mm

Потребление энергии: 260VA

Размеры: 330 mm (Ш)x261mm(Г)x150mm(В)±10%

Вес: 11кг ± 10%

Плавная регулировка уровня яркости, заморозка изображения педалью, эргономичная рукоятка.

Варианты размещения на ЛОР-комбайне.

Габаритный чертеж

Видеосистемы Chammed с качеством изображения – SD

Видеосистема CV 250 – двухканальная

Источник света: галогеновая лампа, срок службы лампы не менее 35 часов, цветовая температура 3 400 K, 24V/250W, 40 000 люкс.

Камера: CCD матрица 1/3", заморозка изображения на 1/2/4 кадра.

Разрешение: 768 x 494 пикселей.

Объектив: f=25mm

Потребление энергии: 370VA

Размеры: 372 mm (Ш)x286mm(Г)x200mm(В)±10%

Вес: 15кг ± 10%

Двухканальный источник света

Педаль для заморзки изображения

Вариант размещения на ЛОР-комбайне.

Габаритный чертеж

Видеосистемы Chammed с качеством изображения – HD.

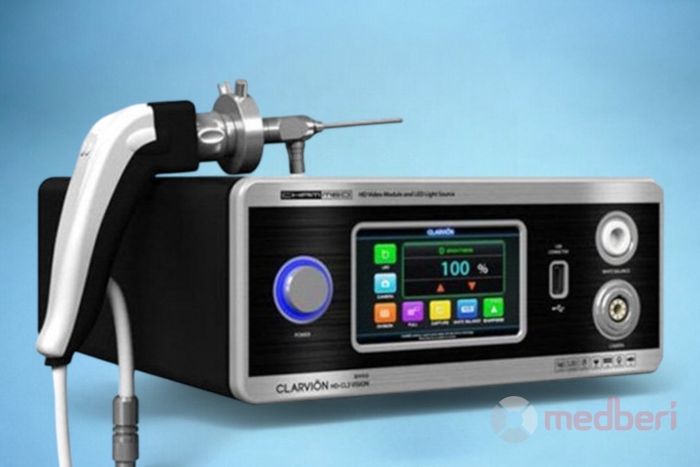

Видеосистема HD-CL3

Источник света: LED, 50W (аналогичен 300 W ксенона) срок службы лампы не менее 30 000 часов, цветовая температура 6 500 K, 60 000 люкс.

Камера: CMOS матрица 1/3", прогрессивное сканирование, запись изображения до 2 ч. 20 мин.

Разрешение: HD 1280x720 пикселей.

Хранение данных: на внешнем USB, на встроенном жестком диске 32 Гб.

Световод: 3 м, d = 4 мм, Wolf-адаптер

Объектив: f=18mm, опционально - Zoom lens (f=16-34mm)

Потребление энергии: 200 VA

Размеры: 265 mm (Ш)x 305 mm (Г)x 116 mm (В) ± 10%

Монитор: 24” (опция)

Вес: 5кг ± 10%

Баланс белого

Сенсорный монитор 7”

Возможность записи на USB

Вариант размещения на ЛОР-комбайне.

Габаритный чертеж
