УЗИ аппарат Samsung Medison HM70 EVO

• EVN4-9 — внутриполостной датчик;
• CA1-7AD — конвексный датчик;

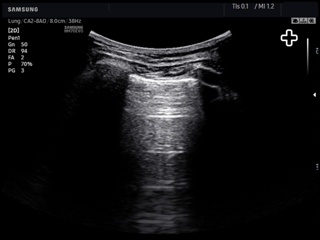

• CA2-8AD — конвексный датчик;
• CA4-10M — микроконвексный неонатальный датчик;
• PA1-5A — секторный фазированный датчик;
• PN2-4 — секторный фазированный датчик;
• SP3-8 — секторный фазированный датчик;

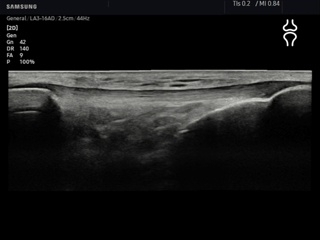

• LA3-16AD — линейный датчик;
• LN5-12 — линейный датчик;
• LS6-15 — линейный интраоперационный датчик;
• EV2-10A — объемный внутриполостной датчик;
• VN4-8 — объемный конвексный датчик;
• MMPT3-7 — чрезпищеводный датчик;
• DP2B — допплеровский датчик;
• C2-8 — конвексный датчик.

• B (2D) — двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная);
• M — одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM - цветной М-режим (необходим кардиопакет);

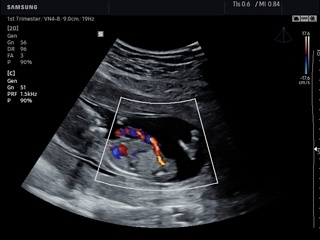

• CD — цветное допплеровское картирование;
• PD — энергетический допплер;
• DPD — направленный энергетический допплер;
• S-Flow — цветовое допплеровское картирование периферических сосудов (с медленным кровотоком);
• TDI — тканевый допплер (необходим кардиопакет);
• PW — импульсно-волновой допплер, steering — изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых;
• HPRF — высокочастотный импульсно-волновой допплер;
• CW — постоянно-волновой допплер (опция);
• 3D — трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера;

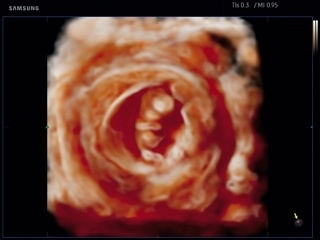

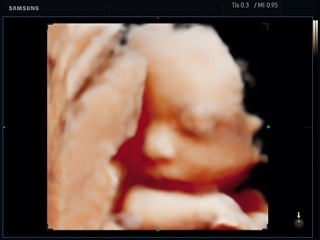

• 4D — трехмерное сканирование объемными датчиками в реальном масштабе времени;
• Режимы одновременного отображения на экране 2-х, 4-х изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени;
• Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD);
• Трапециевидный режим (для линейных датчиков);
• Масштабирование;
• Static 3D — трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера;
• Live 3D — трехмерное сканирование объемными датчиками в реальном масштабе времени (4D);
• Кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + программное обеспечение;
• Модуль ЭКГ;
• Модуль Panoramic View — панорамное сканирование;
• Модуль CW — постоянно-волновой допплер;
• Пакет опций 3D XI — объемная ультразвуковая томография;
• Модуль HDVI (High Definition Volume Imaging) — повышает четкость изображения границ тканей с разной эхо-плотностью (диагностика тонких повреждений тканей, дефектов мозга плода, стенок и клапанов сердца плода);
• Модуль Volume NT и IT — полуавтоматическое измерение толщины воротникового пространства (маркер синдрома Дауна) и интракраниального пространства (четвертый желудочек, маркер спина бифида) в объемном изображении;
• Модуль Auto IMT — автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness). Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда;
• Модуль MultiVision (SCI) — наложение изображений исследуемого объекта, полученных путем изменения угла сканирующих лучей, для повышения пространственного и контрастного разрешения;

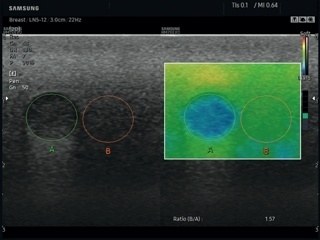

• Модуль Elastoscan — программы эластографии (качественная оценка) для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин;
• Модуль ADVR — программа записи исследования на внешний DVD (подключение по USB) в режиме реального времени;
• Модуль DICOM — возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники);
• Педаль дистанционного управления;
• Приборная тележка с разветвителем на 3 датчика;
• Внешний блок питания (до 150 минут работы системы, монтируется в тележку).

Пакет опций 3D XI (объемная ультразвуковая томография)

• VOCAL (VOlume CALculations) — автоматический расчет объемов, объемных гистограмм и сосудистых индексов (VI, FI, VFI) объемных изображений;

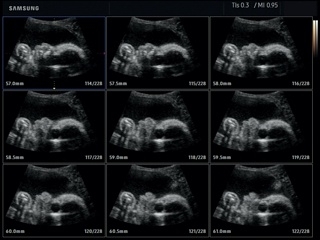

• MSV (Multi-Slice View или мультислайсинг) — возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании;
• VolumeCT — трехмерная реконструкция изображений в виде куба (Cube Sectional View) или трех пересекающихся плоскостей (Cross View);
• OVIX (Oblique View eXtended) — получение фрагмента трехмерного изображения (в виде нескольких полупрозрачных сканов, последовательно наложенных один на другой) в направлении произвольного косого среза трехмерного объекта исследования.

Инновационные технологии

• S-Vue — технология специального управления датчиками, которая обеспечивает получение изображений высокого качества у «технически трудных» пациентов;
• Hybrid Beamforming — усиливает контрастное разрешение и уменьшает количество артефактов, что значительно улучшает качество изображений в серой шкале и ЦДК;
• Quick Scan — режим автоматической настройки изображения (нажатием одной кнопки) исследуемого органа в B- и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов);
• Clear Vision™ (DMR) — устраняет нежелательные артефакты в виде спекл-шумов, усиливая контрастное разрешение и четкость контуров, что кардинально улучшает качество изображения;

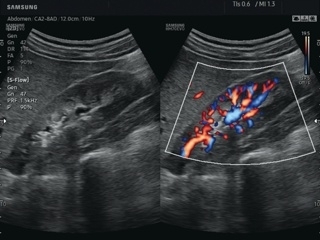

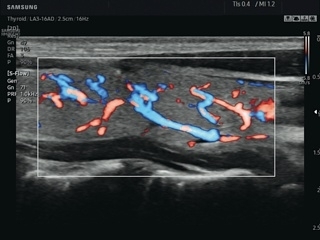

• S-Flow — технология цветового допплеровского картирования с повышенной чувствительностью (позволяет визуализировать периферические сосуды с медленным кровотоком);
• HDVI™ (High Definition Volume Imaging) — технология получения 3D изображения высокой четкости (нажатием одной кнопки);
• SFVI™ (Smart Filter Volume Imaging) — технология фильтрации 3D изображения (нажатием одной кнопки);

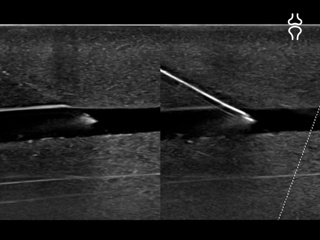

• Needle Mate™ — технология улучшения визуализации пункционной иглы при проведении различных медицинских манипуляций под УЗ-контролем (например, при блокаде нерва или биопсии);
• ADVR™ — позволяет одновременно проводить сканирование и запись ультразвукового исследования;
• EZ exam — программа запоминания и включения последовательности действий, необходимых для исследования.

Основные измерения

• В-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объем;
• D-режим: скорость, давление, ускорение, замедление;
• M-режиме: время, расстояние, уклон.

Пакеты расчетов (измерения и отчеты)

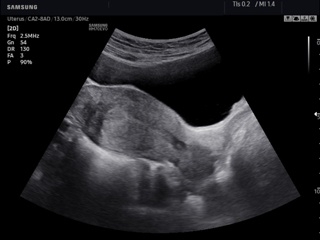

• Гинекология: матка, левый и правый яичники, левый и правый фолликулы, левая и правая яичниковые артерии, левая и правая маточные артерии, эндометрий, киста, опухоль, объемное образование и др.;

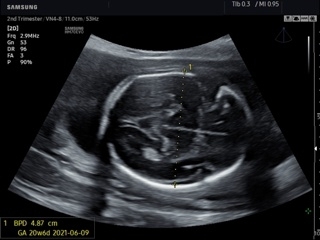

• Акушерство: биометрия плода (плодное яйцо (GS), теменно-копчиковая длина (CRL), бипариетальный размер головки (BPD), лобно-затылочное расстояние (OFD), окружности головы (НC), передне-задний размер живота (APD), поперечный размер живота (TAD), окружность живота (AC), длина бедра (FL) и др.), длинные кости плода (плечевая (Humerus), локтевая (Ulna), лучевая (Rad), большеберцовая (Tibia), малая берцовая, ключица (Clav) и позвоночник (LV), краниологическое исследование плода (мозжечок (CEREB), внешнее (OOD) и внутреннее (IOD) межглазничные расстояния, большая цистерна, шейная складка, боковые желудочки, носовая кость), другие показатели плода (ступня, ухо, средняя фаланга, почки, таз), индекс околоплодных вод (AFI), допплерометрия (пупочная артерия, средняя мозговая артерия, маточные артерии, плацентарная артерия, сонные артерии, аорта плода, венозный проток, ЧСС плода); уравнения для оценки веса плода (Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz)); таблицы, определяемые пользователем;
• Сердце плода: измерения в В-режиме (отношение площади сердца и грудной клетки), измерения в М-режиме (толщина межжелудочковой перегородки в диастолу, конечнодиастолический размер левого желудочка, толщина задней стенки левого желудочка в диастолу, толщина межжелудочковой перегородки в систолу, размер левого желудочка в систолу, толщина задней стенки левого желудочка в систолу, внутренний размер правого желудочка в диастолу), измерения в режиме спектрального допплера (легочный ствол, артериальный проток, нижняя полая вена, венозный проток, восходящая аорта, нисходящая аорта, трансмитральный кровоток, митральная регургитация, трикуспидальный кровоток, трикуспидальная регургитация, индекс преднагрузки, ЧСС);

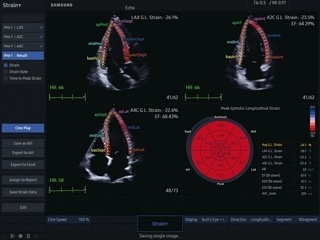

• Пакет кардиологических исследований.
  М-режим: измерение диаметра аорты, передне-заднего размера ЛП, толщины МЖП (систолическая и диастолическая), толщины ЗСЛЖ (систолическая и диастолическая), размеров ЛЖ и ПЖ (систолический и диастолический), ФВ (Teichholz);
  B-режим: измерение диаметра аорты (восходящей, дуги, нисходящей, на уровне синусов Вальсальвы, на уровне створок аортального клапана), определение размеров ЛП и ПП (максимальный, минимальный, систолический, диастолический, переднее-задний, верхнее-нижний, медиально-латеральный), расчет объемов ЛП и ПП, объемов ЛЖ (метод "Площадь-Длина", метод дисков (Simpson)), массы миокарда ЛЖ, индекса массы миокарда ЛЖ;
  CD-режим (ЦДК): измерение радиуса ПФСМР (PISA), полуколичественная оценка трансмитрального, транстрикуспидального, трансаортального и транспульмонального кровотока (оценка регургитации), оценка аномальных сбросов крови через МПП И МЖП;
  PW-режим (импульсно-волновой допплер): автоматическая, полуавтоматическая и ручная трассировка допплеровского спектра митрального, аортального и трикуспидального клапанов, клапана легочной артерии, кровотока в выходном тракте ЛЖ и ПЖ (пиковая/средняя скорость, пиковый/средний градиент давления, время изоволюметрического расслабления ЛЖ, время ускорения, замедления, выброса), оценка кровотока легочных и печеночных вен;
  CW-режим (постоянно-волновой допплер): программы расчета работы митрального, аортального и трикуспидального клапанов, клапана легочной артерии;
  TD-режим (тканевой допплер): количественная оценка локальной сократительной функции стенок ЛЖ и ПЖ.
• Урология: объем мочевого пузыря, остаточный объем, объем предстательной железы по WG, объем Т-зон, объем почки (методы измерения объема: три расстояния, три расстояния и коэффициент, эллипсоид);
• Сонные артерии: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, средняя толщина интимы, объемный кровоток;
• Артерии верхних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток;
• Артерии нижних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток;
• Вены нижних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; максимальная скорость, диаметр сосуда;
• Сосуды брюшной полости: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток;
• Измерение угла тазобедренного сустава (неонаталогия и педиатрия);

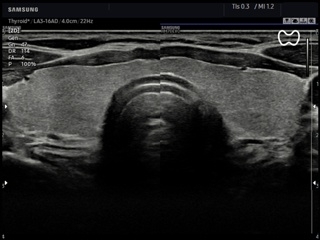

• Щитовидная железа;

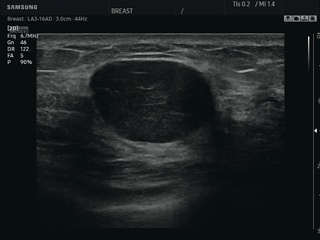

• Молочная железа.

Сокращения: ЛП/ПП - левое/правое предсердие, МЖП - межжелудочковая перегородка, МПП - межпредсердная перегородка, ЗСЛЖ - задняя стенка левого желудочка, ЛЖ/ПЖ - левый/правый желудочек, ФВ - фракция выброса, ПФСМР - площадь формирующейся струи митральной регуритации (PISA - proximal isovelocity surface area), ПСС/КДС - пиковая систолическая / конечная диастолическая скорость.

• Портативный ультразвуковой сканер;
• LED монитор — 15" (38,1 см);
• Кинопамять — автоматическая видео-запись фрагмента исследования с возможностями «перемотки», редактирования, проведения расчетов и последующей записи видео в файл;
• Разъем для подключения 1 визуализирующего датчика +1 CW-датчика;
• 2 USB-порта (для подключения периферических устройств и внешних накопителей: флеш-карт или DVD);
• Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на внешние накопители (подключение по USB), проводить измерения в архиве.
