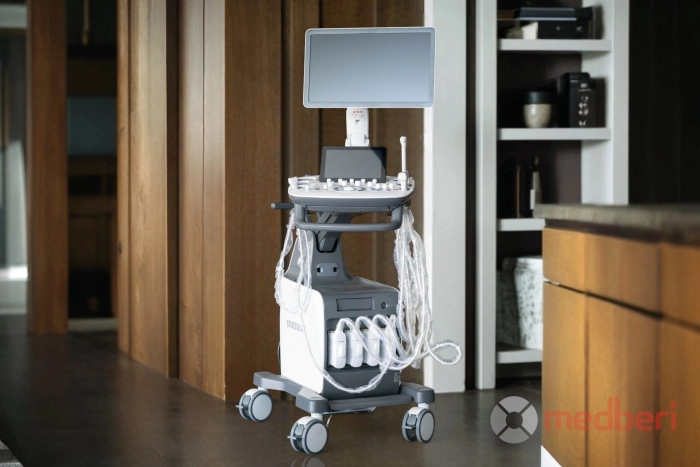

УЗИ-аппарат Samsung Medison HS50

Акция на Samsung Medison HS50

Ультразвуковой аппарат HS50 от Samsung Medison обеспечит превосходное качество изображения благодаря новейшим технологиям S-Harmonic, ClearVision и монокристаллическим датчикам S-Vue.

Качественная и количественная оценка эластичности тканей, расширенные возможности 3D/4D/5D сканирования, набор опций для экспертных кардиологических исследований, в том числе Strain+ и StressEcho позволяют рекомендовать аппарат для диагностических центров, многопрофильных и специализированных медицинских учреждений, медицинских исследовательских институтов.

HS50 выделяется превосходной эргономикой и интуитивно понятным интерфейсом, за что получил престижную награду в области промышленного дизайна IF Design Awards. Компактный размер позволяет с легкостью разместить оборудование в ограниченных пространствах, например, в лифте или в палате пациента.

Подробнее об акции

Область исследований Samsung Medison HS50

Абдоминальные исследования, акушерство и гинекология, кардиология, чреспищеводная эхография, ангиология, нефрология, урология, онкология, педиатрия, неонатология, исследования поверхностных органов и костно-мышечной системы, молочной железы, транскраниальная эхография.

Технические характеристики Samsung Medison HS50

Основные технические характеристики

• Широкоформатный Full HD монитор — 21,5" (со светодиодной подсветкой, разрешение 1920x1080).
• Сенсорная панель управления (touch-screen) — 10.1".
• Разъемы для одновременного подключения до 5-х датчиков (4 + 1 CW).
• USB-порты (для подключения периферических устройств, внешних накопителей: флеш-карт).
• Кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + специализированные кардиологические расчеты.

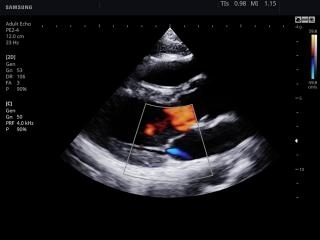

• Цветной допплер CFM.
• Энергетический допплер PD.
• Высокочувствительный направленный энергетический допплер S-Flow.
• Импульсно-волновой допплер PW.
• Постоянно-волновой допплер CW.
• М-режим (включая анатомический и цветной).
• 3D Freehand — статическая 3D реконструкция двумерными датчиками.
• Автоматическая трассировка доплеровского спектра и автоматические расчеты в режиме реального времени.
• Тканевая гармоника и гармоника с фазовой инверсией S-Harmonic.
• Трапециевидное сканирование для линейных датчиков.
• ClearVision — фильтрация изображения в реальном времени: удаляет спекл-шумы и артефакты, усиливает контуры, делая ультразвуковое изображение контрастней на границе сред разной эхо-плотности.
• MultiVision — детализация изображения и уменьшение артефактов за счет технологии получения изображения с учетом нескольких углов инсонации.
• QuickScan — автоматическая оптимизация изображения в В-режиме, режиме цветного и спектрального доплера.
• Biometry Assist — полуавтоматическое измерение основных фетометрических показателей.

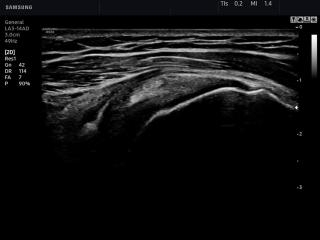

• HQ Vision — модуль улучшения визуализации при обследовании скелетно-мышечной системы.
• SonoView — система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на внешние накопители (подключение по USB), проводить измерения в архиве.
• Руководство по эксплуатации на русском языке.

Поддержка монокристальных (в том числе объемных) датчиков. Многофокусная обработка сигналов. Программа управления данными пациентов. Программа поиска данных по индексам. Автоматическое и ручное составление протоколов и отчетов. Форматирование отчетов с добавлением изображений.

Предустановленные и программируемые пользователем наборы параметров настройки, включая 1, 2 и 3-й триместры беременности. Программы для расчетов в акушерстве, гинекологии, исследований сердечно-сосудистой системы плода, ангиологии, органов брюшной полости, щитовидной и молочной желез, суставов, тазобедренного сустава новорожденного.

Режимы визуализации

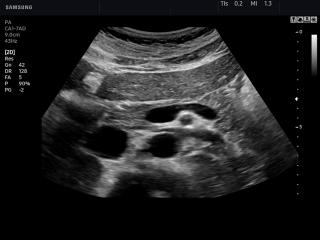

• B (2D) — двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная).
• M — одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM-цветной М-режим (необходим кардиопакет).
• CD — цветное допплеровское картирование с возможностью изменения допплеровского угла.
• PD — энергетический допплер с возможностью изменения допплеровского угла.

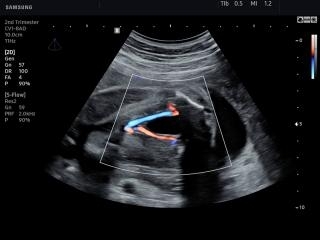

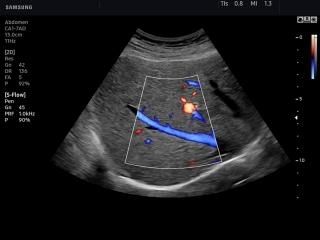

• S-Flow — технология цветового допплеровского картирования с повышенной чувствительностью.
• TDI — тканевый допплер (необходим кардиопакет).

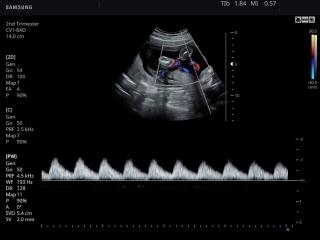

• PW — импульсно-волновой допплер, steering — изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых.
• HPRF — высокочастотный импульсно-волновой допплер.
• CW — постоянно-волновой допплер.
• 3D Freehand — режим статической 3D реконструкции обычными двумерными датчиками.
• 3D — трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера (необходим Static 3D).
• 4D — трехмерное сканирование объемными датчиками в реальном масштабе времени (необходим Live 3D).
• Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени.
• Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD).
• Трапециевидный режим (для линейных датчиков).
• Масштабирование.

Опции

• Static 3D — трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера.
• Live 3D — трехмерное сканирование объемными датчиками в реальном масштабе времени (4D).
• Модуль синхронизации с ЭКГ.

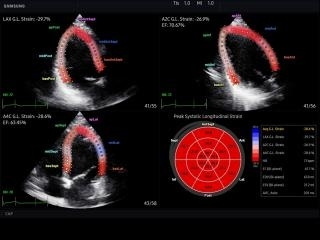

• Strain+ — недоплеровская методика количественной оценки глобальной и локальной сократимости левого желудочка сердца.

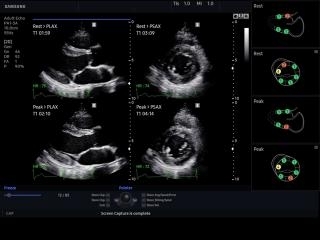

• Stress Echo — программа для исследования сердца под нагрузкой.
• 3D XI (объемная ультразвуковая томография).
• 5D NT — программа автоматического измерения ТВП и интракраниального пространства плода в режиме объемного сканирования.
• 5D Follicle — программа автоматического определения и измерения размера и объема фолликулов в режиме объемного сканирования.
• Realistic Vue — программа реконструкции реалистичного 3D УЗИ, при котором на объемное изображение накладывается виртуальный источник освещения. Специальный процессинговый алгоритм воспроизводит трехмерную анатомию плода с исключительной детализацией.
• STIC — объемная динамическая визуализация сердца плода.
• 2D NT — полуавтоматическое измерение толщины воротникового пространства (маркер синдрома Дауна).

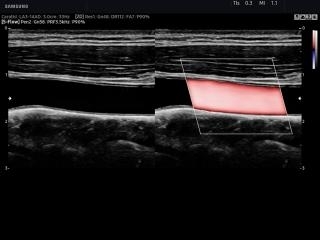

• Auto IMT — автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness). Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда.

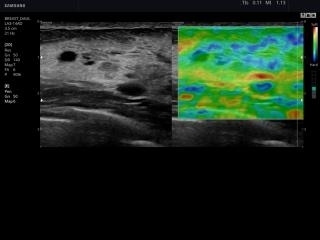

• Elastoscan — программы эластографии (качественная оценка) для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин.

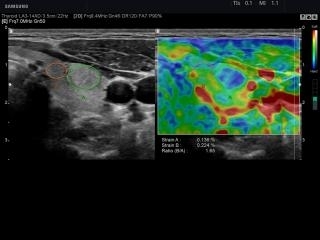

• E-Strain — программа количественной оценки эластичности тканей по выбранной зоне (необходим модуль Elastoscan).
• EZ Exam — программа протоколирования этапов ультразвукового исследования с последующим включением необходимых режимов при проведении исследования.
• Panoramic — панорамное сканирование.
• Needle Mate+ — программа улучшения визуализации биопсийной иглы за счет увеличения ее контрастности на экране и изменения угла сканирования линейного датчика (Beam Steering).
• DICOM — возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).
• Педаль дистанционного управления.
• Подогреватель геля.
• Лоток для принтера.
• Аккумуляторная батарея.

Пакет опций 3D XI (объемная ультразвуковая томография)

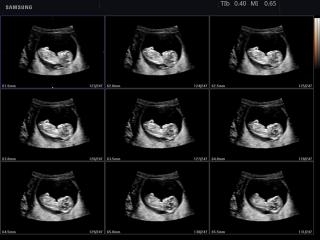

• MSV — возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании.
• VolumeCT — трехмерная реконструкция изображений в виде куба (Cube Sectional View) или трех пересекающихся плоскостей (Cross View).
• OVIX — получение фрагмента трехмерного изображения (в виде нескольких полупрозрачных сканов, последовательно наложенных один на другой) в направлении произвольного косого среза трехмерного объекта исследования.

Инновационные технологии

• Технология S-Vue на датчиках — некоторые датчики имеют улучшенный монокристаллический тип пьезоэлементов (технология изготовления пьезоэлементов из выращенных монокристаллов).
• Quick Scan — режим автоматической настройки изображения (нажатием одной кнопки) исследуемого органа в B-, C и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов).
• S-Harmonic — улучшенный вариант тканевой гармоники, повышающий качество визуализации глубоко расположенных структур.
• SRF (Speckle Reduction Filter) — фильтр подавления шума.
• VCE (Volume Contrast Enhancement) — функция усиления качества изображения трехмерного объекта за счёт удаления зон с неотчётливой визуализацией.
• VSI (Volume Shade Imaging) — «визуализация объемных оттенков» на 3D-изображении.
• FSI (Full Spectrum Imaging) — многоступенчатый алгоритм получения избирательного контрастирования изображения по всей глубине сканирования.
• See-Thru — технология, использующая объединение трехмерного энергетического допплера и серошкального 3D изображения.
• Inversion 3D — применение «инверсного 3D» обеспечивает более глубокую оценку сосудистых и кистозных структур, создавая объёмный «слепок» области интереса.
• Color STIC — цветная трехмерная реконструкция или мультиплановое изображение сокращений сердца плода в сочетании с цветным допплером в режиме реального времени (необходим модуль STIC).

Основные измерения

• B-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объем.
• D-режим: скорость, давление, ускорение, замедление.
• M-режим: время, расстояние, уклон.

Пакеты расчетов (измерения и отчеты)

• Гинекология: матка, левый и правый яичники, левый и правый фолликулы, левая и правая яичниковые артерии, левая и правая маточные артерии, эндометрий, киста, опухоль, объемное образование и др.

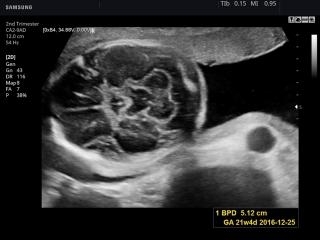

• Акушерство: биометрия плода (плодное яйцо (GS), теменно-копчиковая длина (CRL), бипариетальный размер головки (BPD), лобно-затылочное расстояние (OFD), окружности головы (НC), передне-задний размер живота (APD), поперечный размер живота (TAD), окружность живота (AC), длина бедра (FL) и др.), длинные кости плода (плечевая (Humerus), локтевая (Ulna), лучевая (Rad), большеберцовая (Tibia), малая берцовая, ключица (Clav) и позвоночник (LV), краниологическое исследование плода (мозжечок (CEREB), внешнее (OOD) и внутреннее (IOD) межглазничные расстояния, большая цистерна, шейная складка, боковые желудочки, носовая кость), другие показатели плода (ступня, ухо, средняя фаланга, почки, таз), индекс околоплодных вод (AFI), допплерометрия (пупочная артерия, средняя мозговая артерия, маточные артерии, плацентарная артерия, сонные артерии, аорта плода, венозный проток, ЧСС плода); уравнения для оценки веса плода (Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz)); таблицы, определяемые пользователем.

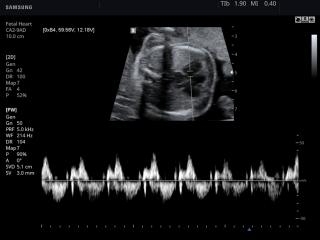

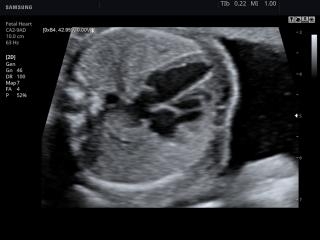

• Сердце плода: измерения в В-режиме (отношение площади сердца и грудной клетки), измерения в М-режиме (толщина межжелудочковой перегородки в диастолу, конечнодиастолический размер левого желудочка, толщина задней стенки левого желудочка в диастолу, толщина межжелудочковой перегородки в систолу, размер левого желудочка в систолу, толщина задней стенки левого желудочка в систолу, внутренний размер правого желудочка в диастолу), измерения в режиме спектрального допплера (легочный ствол, артериальный проток, нижняя полая вена, венозный проток, восходящая аорта, нисходящая аорта, трансмитральный кровоток, митральная регургитация, трикуспидальный кровоток, трикуспидальная регургитация, индекс преднагрузки, ЧСС).
• Пакет кардиологических исследований:
  М-режим: измерение диаметра аорты, передне-заднего размера ЛП, толщины МЖП (систолическая и диастолическая), толщины ЗСЛЖ (систолическая и диастолическая), размеров ЛЖ и ПЖ (систолический и диастолический), ФВ (Teichholz).
  B-режим: измерение диаметра аорты (восходящей, дуги, нисходящей, на уровне синусов Вальсальвы, на уровне створок аортального клапана), определение размеров ЛП и ПП (максимальный, минимальный, систолический, диастолический, переднее-задний, верхнее-нижний, медиально-латеральный), расчет объемов ЛП и ПП, объемов ЛЖ (метод «Площадь-Длина», метод дисков (Simpson)), массы миокарда ЛЖ, индекса массы миокарда ЛЖ.
  CD-режим (ЦДК): измерение радиуса ПФСМР (PISA), полуколичественная оценка трансмитрального, транстрикуспидального, трансаортального и транспульмонального кровотока (оценка регургитации), оценка аномальных сбросов крови через МПП И МЖП.
  PW-режим (импульсно-волновой допплер): автоматическая, полуавтоматическая и ручная трассировка допплеровского спектра митрального, аортального и трикуспидального клапанов, клапана легочной артерии, кровотока в выходном тракте ЛЖ и ПЖ (пиковая/средняя скорость, пиковый/средний градиент давления, время изоволюметрического расслабления ЛЖ, время ускорения, замедления, выброса), оценка кровотока легочных и печеночных вен.
  CW-режим (постоянно-волновой допплер): программы расчета работы митрального, аортального и трикуспидального клапанов, клапана легочной артерии.
  TD-режим (тканевой допплер): количественная оценка локальной сократительной функции стенок ЛЖ и ПЖ.

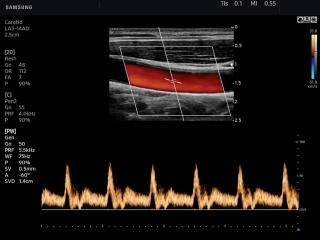

• Сонные артерии: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, средняя толщина интимы, объемный кровоток.
• Артерии верхних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Артерии нижних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Вены нижних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; максимальная скорость, диаметр сосуда.
• Сосуды брюшной полости: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Урология: объем мочевого пузыря, остаточный объем, объем предстательной железы по WG, объем Т-зон, объем почки (методы измерения объема: три расстояния, три расстояния и коэффициент, эллипсоид).

Сокращения: ЛП/ПП — левое/правое предсердие, МЖП — межжелудочковая перегородка, МПП — межпредсердная перегородка, ЗСЛЖ — задняя стенка левого желудочка, ЛЖ/ПЖ — левый/правый желудочек, ФВ — фракция выброса, ПФСМР — площадь формирующейся струи митральной регуритации (PISA — proximal isovelocity surface area), ПСС/КДС — пиковая систолическая / конечная диастолическая скорость.

Датчики Samsung Medison HS50

• Внутриполостной датчик EA2-11AR (2-11 МГц, угол обзора 150°).
• Внутриполостной датчик EA2-11AV (2-11 МГц, угол обзора 150°).
• Внутриполостной датчик ER4-9 (4-9 МГц, угол обзора 148°).
• Внутриполостной датчик EVN4-9 (4-9 МГц, угол обзора 148°).
• Конвексный датчик CA1-7AD (1-7 МГц, монокристальный).
• Конвексный датчик CA2-9AD (2-9 МГц, монокристальный).
• Микроконвексный неонатальный датчик CA4-10M (4-10 МГц).
• Секторный фазированный датчик PA1-5A (1-5 МГц, монокристальный).
• Секторный фазированный датчик PA3-8B (3-8 МГц).
• Секторный фазированный датчик PA4-12B (4-12 МГц).
• Линейный датчик LA2-9A (2-9 МГц, апертура 44,2 мм).
• Линейный датчик LA3-14AD (3-14 МГц, апертура 50 мм).
• Линейный датчик LA3-16A (3-16 МГц, апертура 38,4 мм).
• Линейный интраоперационный датчик LA3-16AI (3-16 МГц, Г-образный).
• Объемный внутриполостной датчик EV2-10A (2-10 МГц).
• Объемный конвексный датчик CV1-8AD (1-8 МГц, монокристальный).
• Чреспищеводный датчик MMPT3-7 (3-7 МГц, фазированный).
• Допплеровский датчик CW6.0 (6 МГц, карандашный).
• Допплеровский датчик DP2B (2 МГц, карандашный).
